Care sunt metodele de inspecție pentru schimbătoarele de carcasă și tuburi?

Hei acolo! În calitate de furnizor de schimbătoare de carcasă și tuburi, am văzut direct cât de importante sunt aceste piese de echipamente în diverse industrii. Sunt folosite pentru transferul de căldură între două fluide și sunt peste tot - de la centralele electrice la instalațiile de procesare chimică. Dar, ca orice mașină, au nevoie de inspecții regulate pentru a se asigura că funcționează corect. Așadar, să ne aprofundăm în metodele de inspecție pentru schimbătoarele de carcasă și tuburi.

Inspecție vizuală

Prima și cea mai de bază metodă este o inspecție vizuală. Acest lucru este destul de simplu - aruncați o privire bine la schimbător. Începeți prin a verifica exteriorul pentru orice semne de deteriorare, cum ar fi lovituri, fisuri sau coroziune. Acestea pot slăbi structura schimbătorului și pot duce la scurgeri.

Apoi, uită-te la tuburi. De obicei, le puteți vedea prin foile tubulare. Asigurați-vă că nu există semne de murdărie, adică atunci când pe suprafețele tubului se acumulează murdărie, calcar sau alte depuneri. Murdarea poate reduce eficiența schimbătorului prin blocarea fluxului de fluide și reducerea transferului de căldură.

De asemenea, verificați garniturile și garniturile. Dacă sunt deteriorate sau uzate, pot provoca scurgeri, care nu numai că irosesc energie, ci pot fi și un pericol pentru siguranță. O simplă inspecție vizuală poate detecta adesea aceste probleme devreme, înainte ca acestea să devină probleme majore.

Testare non-distructivă (NDT)

Inspecția vizuală este grozavă, dar uneori problemele nu sunt vizibile la suprafață. Aici intervine testarea non-distructivă. Există mai multe metode NDT care pot fi utilizate pentru schimbătoarele de carcasă și tuburi.

Testare cu ultrasunete

Testarea cu ultrasunete utilizează unde sonore de înaltă frecvență pentru a detecta defectele interne ale tuburilor și ale carcasei. Un tehnician va folosi un traductor pentru a trimite unde ultrasunete în material. Dacă există un defect, cum ar fi o crăpătură sau un gol, valurile vor reveni altfel decât ar face-o dintr-o bucată solidă de material. Analizând ecourile, tehnicianul poate determina dimensiunea, locația și tipul defectului.

Această metodă este cu adevărat utilă pentru a găsi fisuri ascunse în tuburi, care pot fi o cauză majoră a scurgerilor. De asemenea, este non-invaziv, astfel încât nu deteriorează schimbătorul în timpul procesului de testare.

Testare cu curenți turbionari

Testarea cu curenți turbionari este o altă metodă NDT populară pentru schimbătoarele de carcasă și tuburi, în special pentru tuburi. Funcționează prin crearea unui câmp magnetic alternativ în tub. Când există un defect în tub, cum ar fi o fisură sau coroziune, acesta perturbă câmpul magnetic, care poate fi detectat de un senzor.

Testarea curenților turbionari este foarte sensibilă și poate detecta chiar și mici defecte. De asemenea, este rapid, astfel încât poate fi folosit pentru a testa un număr mare de tuburi într-un timp relativ scurt. Cu toate acestea, este folosit în principal pentru materiale conductoare, deci este posibil să nu fie potrivit pentru toate tipurile de schimbătoare.

Testare radiografică

Testarea radiografică implică utilizarea razelor X sau razelor gamma pentru a crea o imagine a structurii interne a schimbătorului. Această metodă poate arăta defecte care sunt adânci în interiorul materialului, cum ar fi coroziunea internă sau defecte de sudură.

Un tehnician va plasa o sursă de radiații pe o parte a schimbătorului și un detector pe cealaltă parte. Radiația trece prin material, iar detectorul înregistrează imaginea. Analizând imaginea, tehnicianul poate identifica orice defecte. Cu toate acestea, testarea radiografică este mai costisitoare și necesită precauții speciale de siguranță din cauza utilizării radiațiilor.

Testare de presiune

Testarea presiunii este o metodă importantă pentru a verifica integritatea schimbătorului manta și tub. Există două tipuri principale de testare la presiune: testarea hidrostatică și testarea pneumatică.

Testarea hidrostatică

Testarea hidrostatică implică umplerea schimbătorului cu apă și apoi presurizarea acestuia la un nivel specificat. Presiunea este de obicei mai mare decât presiunea normală de funcționare pentru a vă asigura că schimbătorul poate rezista la stres.

În timpul testului, tehnicianul va monitoriza cu atenție presiunea și va căuta orice semne de scurgeri. Dacă există o scurgere, aceasta va fi vizibilă ca apă care iese din schimbător. Testarea hidrostatică este o modalitate fiabilă de a verifica scurgerile, dar poate fi consumatoare de timp din cauza necesității de a umple și drena apa.

Testare pneumatică

Testarea pneumatică utilizează aer sau alt gaz în loc de apă. Este similar cu testarea hidrostatică, dar are câteva avantaje. De exemplu, este mai rapid pentru că nu este nevoie să umpleți și să scurgeți o cantitate mare de apă. Cu toate acestea, este și mai periculos pentru că, dacă are loc o defecțiune bruscă, energia eliberată de gazul comprimat poate fi mult mai mare decât cea a apei. Prin urmare, trebuie luate măsuri stricte de siguranță în timpul testării pneumatice.

Testarea performanței

Pe lângă inspecțiile fizice, este, de asemenea, important să testați performanța schimbătorului de carcasă și tub. Aceasta presupune măsurarea temperaturilor de intrare și de ieșire și a presiunilor fluidelor, precum și a debitelor.

Comparând performanța reală cu specificațiile de proiectare, puteți determina dacă schimbătorul funcționează eficient. Dacă performanța este sub nivelul așteptat, ar putea fi un semn de murdărie, scurgeri sau alte probleme.

De exemplu, dacă diferența de temperatură între intrarea și ieșirea unuia dintre fluide este mai mică decât ar trebui să fie, ar putea însemna că există o problemă cu transferul de căldură, cum ar fi murdărirea tuburilor. Testarea performanței vă poate ajuta să identificați aceste probleme și să luați măsuri corective.

De ce contează inspecția

Inspecțiile regulate ale schimbătoarelor de carcasă și tuburi sunt esențiale din mai multe motive. În primul rând, ele ajută la asigurarea siguranței echipamentului și a oamenilor care lucrează în jurul acestuia. O scurgere sau o defecțiune structurală poate duce la accidente grave, cum ar fi incendii sau explozii, în special în industriile care se ocupă cu materiale periculoase.

În al doilea rând, inspecțiile pot îmbunătăți eficiența schimbătorului. Prin detectarea și remedierea timpurie a problemelor precum murdăria sau scurgerile, puteți reduce consumul de energie și puteți economisi bani pe costurile de operare.

În cele din urmă, inspecțiile pot prelungi durata de viață a schimbătorului. Prin detectarea și abordarea problemelor înainte ca acestea să devină prea grave, puteți preveni defecțiunile premature și puteți evita necesitatea înlocuirilor costisitoare.

Produsele și serviciile noastre

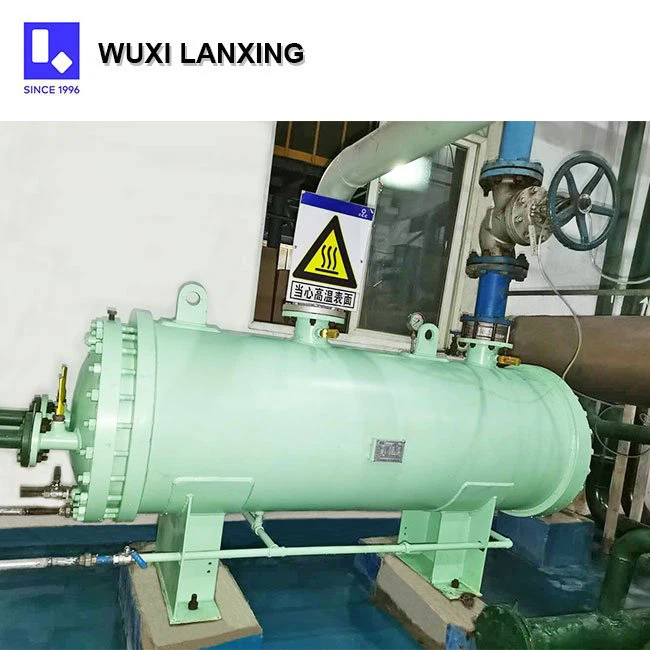

În calitate de furnizor de schimbătoare de carcasă și tuburi, oferim și o gamă de produse conexe. Dacă sunteți interesat de alte tipuri de schimbătoare de căldură, avemSchimbătoare de căldură cu tuburi cu aripioare, care sunt excelente pentru aplicațiile în care sunt necesare rate mari de transfer de căldură. Avem și noiSchimbător de căldură pentru compresor de aer, care sunt special concepute pentru a răci aerul comprimat din compresoarele de aer. Și dacă aveți nevoie să răciți uleiul hidraulic, nostruRăcitor de ulei hidrauliceste o alegere de încredere.

Înțelegem importanța unei inspecții și întreținere adecvate pentru produsele noastre. De aceea, putem oferi, de asemenea, îndrumări cu privire la metodele de inspecție și oferim asistență post-vânzare pentru a ne asigura că schimbătoarele dvs. de căldură sunt întotdeauna în stare de vârf.

Dacă sunteți pe piață pentru schimbătoare de carcasă și tuburi sau pentru oricare dintre celelalte produse ale noastre, ne-ar plăcea să aflăm de la dvs. Indiferent dacă aveți întrebări despre produsele noastre, aveți nevoie de ajutor pentru inspecție și întreținere sau sunteți gata să plasați o comandă, nu ezitați să ne contactați pentru o discuție privind achizițiile. Suntem aici pentru a vă ajuta să găsiți cele mai bune soluții de schimbător de căldură pentru nevoile dumneavoastră.

Referințe

• Codul cazanelor și recipientelor sub presiune ASME
• API 570 Cod de inspecție a conductelor
• Standardele internaționale NACE pentru controlul coroziunii
