Care este diferența dintre fluxul monofazat și bifazat într-un schimbător de căldură cu tablă tubulară fixă?

Hei acolo! În calitate de furnizor de schimbătoare de căldură cu tablă cu tuburi fixe, sunt adesea întrebat despre diferența dintre fluxul monofazat și bifazat în aceste schimbătoare de căldură. Așa că, m-am gândit să scriu acest blog pentru a-l dezvălui într-un mod simplu.

Să începem cu fluxul monofazat. Într-un flux monofazat, fluidul din interiorul schimbătorului de căldură există într-o singură fază. Poate fi un lichid sau un gaz, dar nu ambele în același timp. De exemplu, dacă utilizați apă pentru a transfera căldură într-un schimbător de căldură, iar apa rămâne în stare lichidă pe tot parcursul procesului, acesta este un flux monofazat.

Unul dintre principalele avantaje ale fluxului monofazat este predictibilitatea acestuia. Proprietățile unui fluid monofazat, cum ar fi densitatea, vâscozitatea și căldura specifică, sunt relativ stabile. Acest lucru facilitează proiectarea și operarea schimbătorului de căldură. Inginerii pot folosi ecuații și modele bine stabilite pentru a calcula lucruri precum ratele de transfer de căldură, căderile de presiune și vitezele de curgere.

Când vine vorba de transferul de căldură în flux monofazat, acesta are loc în principal prin conducție și convecție. Conducția este transferul de căldură printr-un material solid sau un fluid staționar, în timp ce convecția este transferul de căldură prin mișcarea unui fluid. Într-un schimbător de căldură cu tablă tubulară fixă, fluidul care curge prin tuburi transferă căldură către sau de la fluidul care curge în partea de înveliș.

Cu toate acestea, fluxul monofazat are și limitările sale. Coeficientul de transfer de căldură în fluxul monofazat este adesea relativ scăzut în comparație cu fluxul bifazat. Aceasta înseamnă că este posibil să aveți nevoie de un schimbător de căldură mai mare pentru a obține aceeași cantitate de transfer de căldură. De asemenea, dacă fluidul are o conductivitate termică scăzută, procesul de transfer de căldură poate fi lent.

Acum, să vorbim despre fluxul în două faze. Într-un flux în două faze, fluidul există în două faze diferite simultan, de obicei un lichid și un gaz. Acest lucru se poate întâmpla atunci când un lichid fierbe sau un gaz se condensează în interiorul schimbătorului de căldură. De exemplu, atunci când aburul se condensează pe exteriorul tuburilor într-un schimbător de căldură, aveți o situație de curgere în două faze.

Fluxul bifazat oferă câteva avantaje semnificative față de fluxul monofazat. Unul dintre cele mai mari beneficii este coeficientul ridicat de transfer termic. Când un lichid fierbe sau un gaz se condensează, este implicată o cantitate mare de căldură latentă. Căldura latentă este căldura absorbită sau eliberată în timpul unei schimbări de fază și poate fi mult mai mare decât căldura sensibilă (căldura asociată cu o schimbare a temperaturii). Acest lucru are ca rezultat o rată mult mai mare de transfer de căldură în comparație cu fluxul monofazat.

Un alt avantaj al fluxului în două faze este că poate ajuta la reducerea dimensiunii schimbătorului de căldură. Deoarece rata de transfer de căldură este mai mare, puteți obține aceeași cantitate de transfer de căldură cu un schimbător de căldură mai mic. Acest lucru poate economisi costuri, atât în ​​ceea ce privește prețul inițial de achiziție, cât și spațiul necesar pentru instalarea schimbătorului de căldură.

Cu toate acestea, fluxul în două faze prezintă și unele provocări. Comportamentul fluxului bifazic este mult mai complex decât fluxul monofazat. Distribuția celor două faze poate fi neuniformă, ceea ce poate duce la probleme precum uscarea tuburilor sau distribuția defectuoasă a fluidului. Uscarea apare atunci când faza lichidă este complet vaporizată, lăsând doar faza gazoasă. Acest lucru poate provoca o scădere semnificativă a coeficientului de transfer de căldură și poate chiar deteriora schimbătorul de căldură.

Căderea de presiune în fluxul bifazic este, de asemenea, mai dificil de prezis. Prezența a două faze poate provoca fluctuații ale debitului, ceea ce poate duce la căderi de presiune mai mari decât în ​​debitul monofazat. Acest lucru necesită o proiectare și o funcționare mai atentă a schimbătorului de căldură pentru a se asigura că scăderea de presiune rămâne în limite acceptabile.

Într-un schimbător de căldură cu tablă tubulară fixă, alegerea între fluxul monofazat și bifazat depinde de mai mulți factori. Dacă aveți un proces în care fluidul rămâne într-o singură fază și cerințele de transfer de căldură sunt relativ scăzute, fluxul monofazat ar putea fi calea de urmat. Este mai simplu de proiectat și operat și puteți utiliza metode standard de proiectare.

Pe de altă parte, dacă aveți nevoie de o rată mare de transfer de căldură și sunteți dispus să faceți față complexității adăugate, fluxul în două faze ar putea fi o opțiune mai bună. Vă poate ajuta să economisiți costuri și spațiu, dar va trebui să înțelegeți bine comportamentul fluxului în două faze și să utilizați tehnici de proiectare mai avansate.

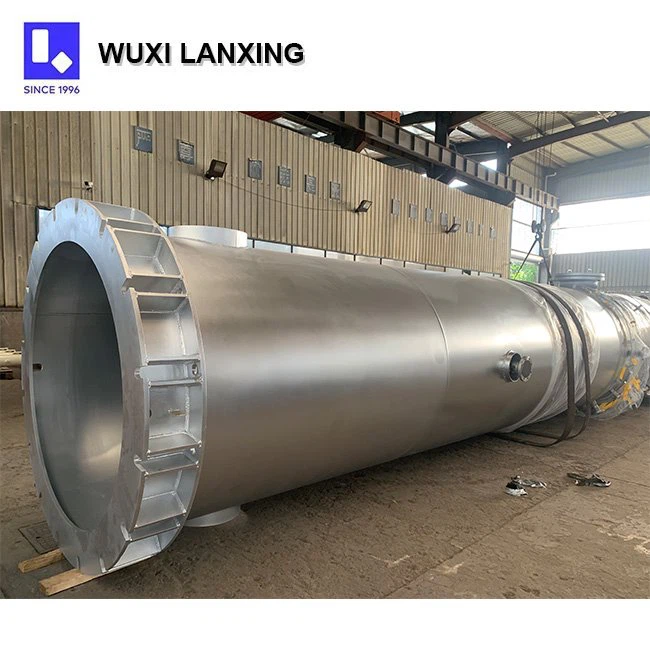

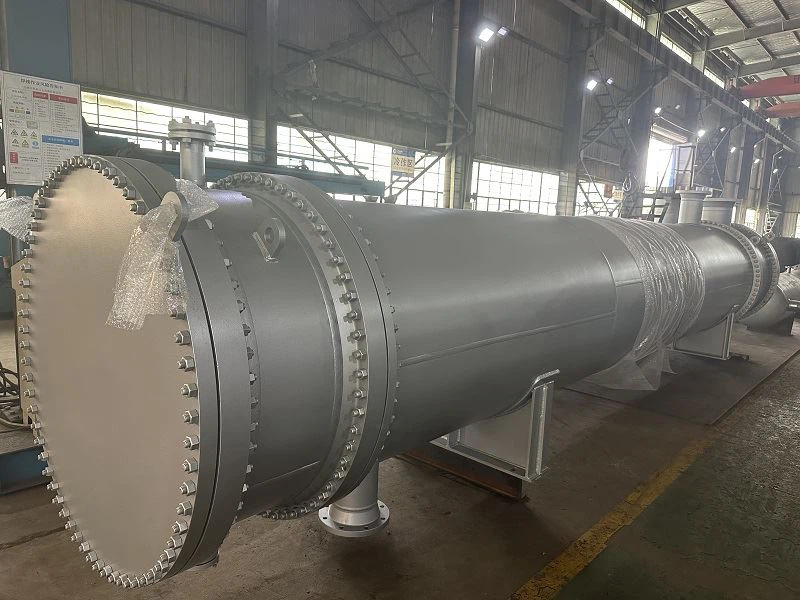

În calitate de furnizor de schimbătoare de căldură cu tablă cu tuburi fixe, oferim o gamă largă de produse pentru a se potrivi diferitelor cerințe de debit. Indiferent dacă aveți nevoie de un schimbător de căldură pentru flux monofazat sau bifazat, noi vă putem acoperi. Consultați-neSchimbător de căldură cu carcasă și tub din oțel inoxidabil, care este potrivit pentru diverse aplicații. Avem și noiTurnul ChimicşiSchimbătoare de căldură cu tuburi cu aripioarecare pot fi personalizate pentru a satisface nevoile dumneavoastră specifice.

Dacă sunteți în căutarea unui schimbător de căldură cu tablă tubulară fixă ​​și încă nu sunteți sigur dacă fluxul monofazat sau bifazat este potrivit pentru aplicația dvs., nu ezitați să contactați. Echipa noastră de experți vă poate ajuta să vă analizați cerințele și să vă recomande cea mai bună soluție. Suntem aici pentru a vă face procesul cât mai ușor posibil, de la proiectare la instalare și întreținere.

În concluzie, înțelegerea diferenței dintre fluxul monofazat și bifazat într-un schimbător de căldură cu tablă tubulară fixă ​​este crucială pentru luarea deciziilor corecte de proiectare și operaționale. Fiecare tip de flux are propriile avantaje și provocări, iar alegerea depinde de cerințele dvs. specifice de transfer de căldură, de buget și de spațiul disponibil.

Referințe

• Incropera, FP și DeWitt, DP (2002). Fundamentele transferului de căldură și masă. Wiley.
• Shah, RK și Sekulic, DP (2003). Elementele fundamentale ale proiectării schimbătorului de căldură. Wiley.
