Care este impactul grosimii tubului asupra performanței schimbătoarelor de carcasă și tuburi?

Care este impactul grosimii tubului asupra performanței schimbătoarelor de carcasă și tuburi?

În calitate de furnizor de schimbătoare de carcasă și tuburi, am fost martor direct la rolul crucial pe care îl joacă grosimea tubului în performanța generală a acestor dispozitive de transfer de căldură. Schimbătoarele cu tuburi și tuburi sunt utilizate pe scară largă în diverse industrii, inclusiv în industria chimică, a petrolului, a alimentelor și a băuturilor și în generarea de energie, pentru a transfera căldura între două fluide. Grosimea tubului este un parametru fundamental de proiectare care poate influența semnificativ eficiența, durabilitatea și costul schimbătorului.

Eficiența transferului de căldură

Una dintre funcțiile primare ale unui schimbător de înveliș și tuburi este de a transfera căldură de la un fluid fierbinte la un fluid rece. Grosimea tubului afectează direct rata de transfer de căldură. Un perete mai subțire al tubului oferă mai puțină rezistență la fluxul de căldură, permițând un transfer mai eficient de căldură între fluide. Acest lucru se datorează faptului că căldura trebuie să parcurgă o distanță mai mică în materialul tubului, reducând rezistența termică.

Conform legii lui Fourier a conducerii căldurii, viteza de transfer de căldură (Q) este proporțională cu diferența de temperatură (ΔT) și aria de transfer de căldură (A) și invers proporțională cu rezistența termică (R). Rezistența termică a peretelui tubului este dată de (R = \frac{\ln(r_{o}/r_{i})}{2\pi kL}), unde (r_{o}) și (r_{i}) sunt razele exterioare și interioare ale tubului, (k) este conductivitatea termică a materialului tubului și (L) este lungimea tubului. Pe măsură ce grosimea tubului scade, valoarea lui (\ln(r_{o}/r_{i})) scade, rezultând o rezistență termică mai mică și o viteză mai mare de transfer de căldură.

Cu toate acestea, este important de menționat că tuburile extrem de subțiri pot prezenta provocări în ceea ce privește integritatea mecanică. Acestea pot fi mai predispuse la deteriorare în timpul producției, instalării sau funcționării. De exemplu, tuburile subțiri pot fi cu ușurință înțepate sau perforate, ceea ce poate duce la scurgeri și la o performanță redusă.

Căderea de presiune și rezistența la curgere

Grosimea tubului are, de asemenea, un impact asupra căderii de presiune și rezistenței la curgere în interiorul schimbătorului. Un perete mai gros al tubului crește în general rezistența la curgere în interiorul tuburilor. Acest lucru se datorează faptului că diametrul interior al tubului scade pe măsură ce grosimea peretelui crește, reducând aria în secțiune transversală disponibilă pentru curgerea fluidului. Conform legii lui Hagen - Poiseuille pentru curgerea laminară într-un tub circular, căderea de presiune ((\Delta P)) este dată de (\Delta P=\frac{8\mu LQ}{\pi r^{4}}), unde (\mu) este vâscozitatea dinamică a fluidului, (L) este lungimea tubului, (Q) este debitul radial (Q) este debitul radial. Pe măsură ce grosimea tubului crește și raza interioară scade, scăderea de presiune pe tub crește.

Căderea mai mare de presiune înseamnă că este necesară mai multă energie pentru pomparea fluidelor prin schimbător. Acest lucru duce la costuri de operare crescute, în special în aplicațiile industriale la scară largă, unde debitele de fluide sunt mari. Pe de altă parte, tuburile mai subțiri oferă o rezistență mai mică la curgere și o cădere de presiune, ceea ce poate duce la economii semnificative de energie pe termen lung.

Rezistență mecanică și durabilitate

Din punct de vedere mecanic, grosimea tubului este un factor critic în determinarea rezistenței și durabilității mantalei și schimbătorului de tuburi. În aplicațiile în care fluidele sunt sub presiune sau temperatură ridicată, sunt necesare tuburi mai groase pentru a rezista la solicitările mecanice fără defecțiuni. Presiunea din interiorul tuburilor exercită o tensiune de cerc asupra peretelui tubului, care este dată de (\sigma_{h}=\frac{Pd}{2t}), unde (P) este presiunea internă, (d) este diametrul interior al tubului și (t) este grosimea tubului. Pe măsură ce grosimea tubului crește, tensiunea cercului scade, reducând riscul de rupere a tubului.

Tuburile mai groase sunt, de asemenea, mai rezistente la coroziune și eroziune. În mediile corozive, peretele tubului acționează ca o barieră între fluid și materialul subiacent. Un tub mai gros oferă mai mult material care trebuie corodat înainte ca integritatea tubului să fie compromisă. În mod similar, în aplicațiile în care fluidul conține particule solide, tuburile mai groase pot rezista mai bine forțelor erozive cauzate de impactul particulelor.

Considerații de cost

Grosimea tubului are un impact direct asupra costului schimbătorului de carcasă și tub. Tuburile mai groase necesită mai mult material, ceea ce crește costul materiilor prime. În plus, procesul de fabricație pentru tuburi mai groase poate fi mai complex și consumator de timp, ceea ce duce la costuri de producție mai mari. Pe de altă parte, tuburile mai subțiri sunt mai puțin costisitoare din punct de vedere al materialului și al producției, dar pot necesita înlocuiri mai frecvente datorită rezistenței mecanice și durabilității lor mai mici.

În unele cazuri, trebuie să se găsească un echilibru între costul inițial al schimbătorului și costul său de funcționare pe termen lung. De exemplu, în aplicațiile în care condițiile de funcționare sunt relativ blânde și costul energiei este ridicat, poate fi mai rentabil să folosiți tuburi mai subțiri pentru a reduce căderea de presiune și consumul de energie, chiar dacă ar putea fi nevoie să fie înlocuite mai des.

Studii de caz și aplicații

În industria chimică,Turnul Chimicaplicațiile necesită adesea schimbătoare de carcasă și tuburi pentru a manipula substanțe chimice corozive la temperaturi și presiuni ridicate. Aici, tuburile mai groase din materiale rezistente la coroziune, cum ar fi oțelul inoxidabil, sunt utilizate în mod obișnuit pentru a asigura fiabilitatea pe termen lung a schimbătorului. Cu toate acestea, în industria alimentară și a băuturilor, unde condițiile de funcționare sunt în general mai puțin severe, tuburile mai subțiri pot fi folosite pentru a îmbunătăți eficiența transferului de căldură și pentru a reduce costurile de operare.

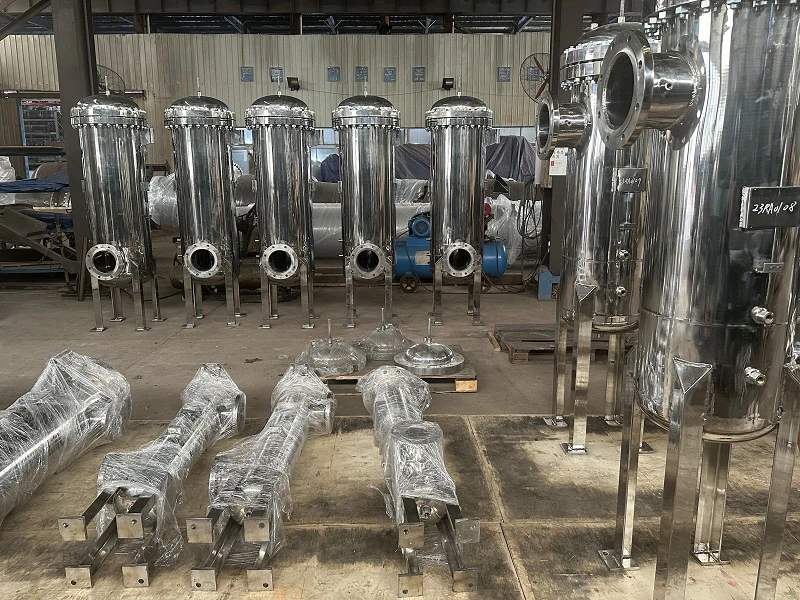

Filtre din oțel inoxidabil, așa cum este descris înFiltru din oțel inoxidabilpagina produsului, poate fi integrat cu schimbătoare de carcasă și tuburi pentru a îndepărta particulele solide din fluide. Grosimea tubului trebuie să fie selectată cu atenție pentru a echilibra nevoia de rezistență mecanică cu potențialul de înfundare și creșterea căderii de presiune din cauza acumulării de particule.

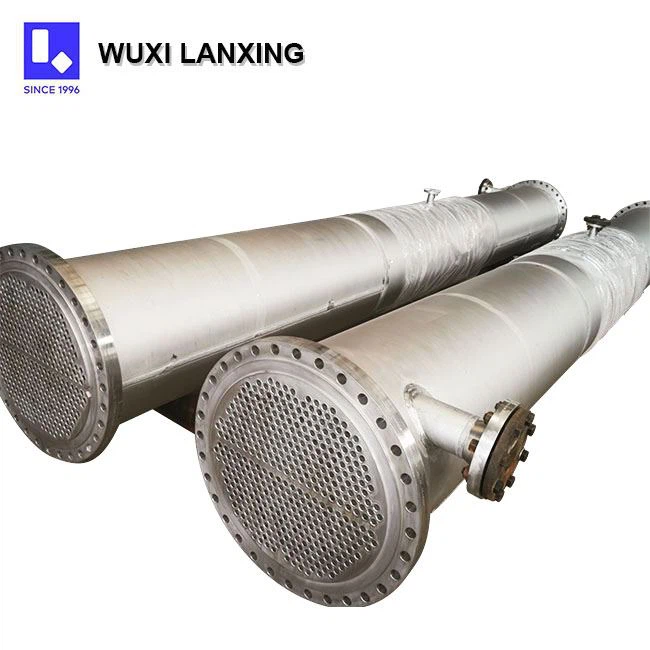

Schimbătoare de căldură cu foi tuburi fixe, așa cum se arată înSchimbător de căldură fix cu foi tubularelink, sunt unul dintre cele mai comune tipuri de schimbătoare de carcasă și tuburi. Grosimea tubului din aceste schimbătoare este un parametru critic de proiectare, deoarece afectează atât performanța transferului de căldură, cât și integritatea mecanică a îmbinării foii tubulare - tub.

Concluzie

În concluzie, grosimea tubului are un impact profund asupra performanței schimbătoarelor de carcasă și tuburi. Afectează eficiența transferului de căldură, căderea de presiune, rezistența mecanică, durabilitatea și costul schimbătorului. În calitate de furnizor de schimbătoare de carcasă și tuburi, înțelegem importanța selectării grosimii tubului potrivite pentru fiecare aplicație. Luând în considerare cu atenție condițiile de funcționare, proprietățile fluidului și constrângerile de cost, putem proiecta și fabrica schimbătoare care oferă performanță și valoare optime pentru clienții noștri.

Dacă sunteți în căutarea unui schimbător de carcasă și tub și doriți să discutați despre modul în care grosimea tubului poate fi optimizată pentru nevoile dvs. specifice, vă rugăm să nu ezitați să ne contactați pentru o consultație de achiziție. Echipa noastră de experți este gata să vă ajute în selectarea celei mai bune soluții de schimbător pentru aplicația dumneavoastră.

Referințe

• Incropera, FP și DeWitt, DP (2002). Fundamentele transferului de căldură și masă. John Wiley & Sons.
• Standardele TEMA. Asociația producătorilor de schimbătoare tubulare. (Ultima ediție).
• Coulson, JM și Richardson, JF (1999). Inginerie chimică Volumul 6: Echipamente de transfer de căldură. Butterworth - Heinemann.
