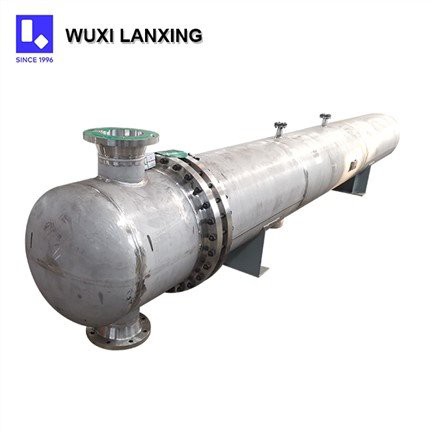

Schimbător de căldură tip carcasă și tub

Introducere

Schimbatoarele de caldura de tip manta si tub sunt cele mai utilizate dispozitive de schimb de caldura indirect in aplicatii industriale. Ele separă două fluide prin pereții fasciculului de tuburi, realizând un schimb eficient de căldură. Se caracterizează prin structură fiabilă, rezistență la presiune ridicată și temperatură ridicată și întreținere ușoară. Principalii parametri de control pentru schimbătoarele de căldură de tip carcasă și tub includ zona de încălzire, debitul de apă caldă, capacitatea de schimb de căldură și parametrii mediului de transfer de căldură. Compania noastră utilizează echipamente automate de înaltă-precizie pentru a personaliza schimbătoarele de căldură și alte produse pentru a satisface nevoile dvs.

Detalii

- Aplicarea produsului: petrol și gaze, rafinărie, produse chimice, compresoare de aer etc.

- Opțiune de material: oțel carbon, oțel inoxidabil, Cooper, aliaj, titan etc.

- Echipamente principale: rolă, aparat de sudură, instalație de testare a presiunii etc.

Structura de bază

1. Înveliș: recipientul cilindric exterior prin care curge fluidul-lateral.

2. Pachet de tuburi: mai multe tuburi metalice (materialele pot fi cupru, oțel inoxidabil, titan etc.), care conțin fluidul lateral-tubului.

3. Foaia tubulară: fixează fasciculul de tuburi și izolează fluidele laterale-tubului și ale carcasei-.

4. Antet: distribuie și colectează fluidul lateral-tubului.

5. Deflectoare: ghidați fluidul lateral-cochiliei într-un model în zig-zag, crescând turbulența și coeficienții de transfer de căldură, reducând în același timp vibrația tubului.

6. Articulație de dilatație: Folosită pentru a compensa stresul termic; întâlnit frecvent în structurile de foi tuburi fixe.

Principiul de lucru

Un fluid curge prin fascicul de tuburi (partea tubului), în timp ce un alt fluid curge în jurul tuburilor din interiorul carcasei (partea carcasei). Căldura este transferată prin pereții tubului, iar deflectoarele optimizează fluxul-lateral de înveliș pentru a spori turbulența și coeficientul de transfer de căldură. Aranjamentele în contra-curent sau în-curgere transversală maximizează diferența de temperatură medie logaritmică (LMTD), realizând astfel un schimb de căldură foarte eficient.

Caracteristici

1. Eficiență ridicată și economie de energie.

2. Toată producția de oțel inoxidabil, durată lungă de viață.

3. Structură compactă, spațiu mic, greutate redusă, instalare convenabilă, economisind investiții în construcții civile.

4. Design flexibil, specificații complete, pertinență practică puternică și economisire de bani.

5. Gamă largă de condiții de aplicare, potrivite pentru presiune mare, interval de temperatură și schimb de căldură a mai multor medii.

Considerații de selecție și personalizare

1. Proprietățile fluidului: Corozitatea, vâscozitatea și conținutul de solide determină structura materialului și a canalului de curgere.

2. Temperatură/Presiune: temperatura ridicată și presiunea ridicată tind să favorizeze modelele cu cap plutitor sau tuburi U-; diferențele mari de temperatură necesită structuri de compensare a căldurii.

3. Cerințe de curățare: Pentru tuburile de pe partea predispusă la detartrare, capul plutitor sau modelele cu miez detașabil facilitează curățarea mecanică.

4. Cerințe de economisire a energiei: Folosirea de curgere în contra-multi-passări-, burduf de-eficiență ridicată sau conductoare turbulente introduse intern îmbunătățește coeficientul global de transfer de căldură cu 30–50%.

5. Standarde și certificări: pot fi proiectate și fabricate în conformitate cu ASME VIII, TEMA, API, DNV-GL, ABS, GB151 etc., respectând reglementările societății de clasificare sau ale recipientelor sub presiune.

Domenii de aplicare

1. Industria chimică: Folosit pentru recuperarea și gestionarea căldurii în echipamente precum reactoare, evaporatoare și condensatoare.

2. Industria energetică: Folosit în sistemele de răcire a cazanelor și turbinelor.

3. Industria farmaceutică și alimentară: asigură calitatea și siguranța produsului în timpul proceselor de control al temperaturii și tratament termic.

4. Sisteme HVAC: utilizate în sistemele de încălzire și răcire a clădirilor.
