Cum se reduce scăderea de presiune într -un schimbător de căldură fixă de tub?

În calitate de furnizor de schimbătoare de căldură fixe de tuburi, am înțeles rolul crucial pe care îl joacă scăderea de presiune în eficiența și performanța acestor componente industriale esențiale. Căderea de presiune se referă la scăderea presiunii care apare pe măsură ce un fluid curge printr -un schimbător de căldură. Scăderea excesivă a presiunii poate duce la creșterea consumului de energie, a debitului redus și, în final, a scăzut eficiența generală a sistemului. În această postare pe blog, voi împărtăși câteva strategii eficiente cu privire la modul de reducere a scăderii presiunii într -un schimbător de căldură fixe.

1. Optimizați designul tubului

Proiectarea tuburilor într -un schimbător de căldură fixe pentru tuburi are un impact semnificativ asupra căderii de presiune. Unul dintre factorii cheie este diametrul tubului. Tuburile cu diametru mai mare duc, în general, la o scădere a presiunii mai mică, deoarece oferă o rezistență mai mică la fluxul de fluid. Cu toate acestea, tuburile mai mari pot reduce și suprafața de transfer de căldură, ceea ce ar putea afecta performanța schimbătorului de căldură. Prin urmare, trebuie să se atribuie un echilibru între diametrul tubului și cerințele de transfer de căldură.

Un alt aspect al proiectării tubului este pasul tubului. Pasul tubului este distanța dintre centrele tuburilor adiacente. Un pas de tub mai mare poate reduce căderea de presiune, oferind mai mult spațiu pentru ca fluidul să curgă între tuburi. Cu toate acestea, similar cu diametrul tubului, creșterea pasului tubului poate reduce și eficiența transferului de căldură. Este esențial să optimizăm tonul tubului pe baza aplicației specifice și a cerințelor schimbătorului de căldură.

2. Selectați aspectul drept al tubului

Dispunerea tuburilor într -un schimbător de căldură fixă de tub poate influența, de asemenea, căderea de presiune. Există mai multe machete comune ale tuburilor, inclusiv machete triunghiulare, pătrate și rotite pătrate. Dispunerea triunghiulară este cel mai frecvent utilizat, deoarece oferă un coeficient de transfer de căldură mai mare în comparație cu aspectul pătrat. Cu toate acestea, aspectul triunghiular poate duce, de asemenea, la o cădere de presiune mai mare datorită căii de curgere mai complexe.

Aspectul pătrat, pe de altă parte, oferă o cădere de presiune mai mică, deoarece calea de curgere este mai simplă. Cu toate acestea, are, în general, un coeficient de transfer de căldură mai mic în comparație cu aspectul triunghiular. Dispunerea pătrată rotită este un compromis între machetele triunghiulare și pătrate, oferind un coeficient de transfer de căldură relativ ridicat și o cădere de presiune mai mică în comparație cu aspectul triunghiular.

Atunci când selectați aspectul tubului, este important să luați în considerare compensarea dintre eficiența transferului de căldură și căderea de presiune. În aplicațiile în care căderea de presiune este un factor critic, aspectul pătrat pătrat sau rotit poate fi mai potrivit. În aplicațiile în care este necesară o eficiență ridicată a transferului de căldură, aspectul triunghiular poate fi alegerea mai bună.

3. Minimizați obstrucțiile fluxului

Obstrucțiile fluxului într -un schimbător de căldură fixe de tub pot crește semnificativ căderea de presiune. Aceste obstrucții pot include murdăria, coroziunea și acumularea de resturi pe suprafețele tubului sau în partea cochiliei. Pentru a reduce la minimum obstrucțiile fluxului, întreținerea regulată și curățarea schimbătorului de căldură sunt esențiale.

Îndepărtarea este o problemă comună în schimbătoarele de căldură, care apare atunci când se acumulează depozite precum scară, murdărie sau materie biologică pe suprafețele tubului. Îndepărtarea poate crește rezistența la fluxul de fluide și poate reduce eficiența transferului de căldură. Pentru a preveni murdărirea, trebuie instalate sisteme de tratare și filtrare adecvată a apei pentru a elimina impuritățile din lichid. În plus, pot fi utilizate metode de curățare chimică sau de curățare mecanică pentru a elimina murdăria existentă.

Coroziunea poate provoca, de asemenea, obstrucții de curgere prin crearea de suprafețe dure pe pereții tubului sau prin reducerea diametrului tubului. Pentru a preveni coroziunea, materialele schimbătorului de căldură trebuie selectate pe baza proprietăților lichidului procesate. În plus, la lichid se pot adăuga inhibitori de coroziune pentru a proteja suprafețele tubului.

Acumularea de resturi în partea de coajă a schimbătorului de căldură poate crește, de asemenea, căderea de presiune. Pentru a împiedica resturile să intre în schimbătorul de căldură, trebuie instalate sisteme de filtrare adecvate în amonte de schimbătorul de căldură. În plus, inspecția și curățarea periodică a părții cochiliei pot ajuta la eliminarea resturilor acumulate.

4. Optimizați designul lateral al cochiliei

Proiectarea părții cochiliei într -un schimbător de căldură fixă pentru tuburi poate afecta, de asemenea, căderea de presiune. Unul dintre factorii cheie este diametrul cochiliei. Un diametru mai mare al cochiliei poate reduce căderea de presiune, oferind mai mult spațiu pentru ca fluidul să curgă. Cu toate acestea, creșterea diametrului cochiliei poate crește, de asemenea, costul și dimensiunea schimbătorului de căldură. Prin urmare, trebuie să se atribuie un echilibru între diametrul cochiliei și cerințele de cădere a presiunii.

Un alt aspect al designului lateral al cochiliei este aranjamentul defecte. Baffles sunt utilizate pentru a direcționa fluxul de fluid în partea cochiliei și pentru a crește eficiența transferului de căldură. Cu toate acestea, aranjamentul defecțiuni poate afecta și căderea de presiune. O distanțare mai mare a defecțiunilor poate reduce căderea de presiune, oferind mai mult spațiu pentru ca fluidul să curgă între defecțiuni. Cu toate acestea, creșterea distanțării defecțiunilor poate reduce, de asemenea, eficiența transferului de căldură. Este esențial să optimizăm aranjamentul defecțiuni pe baza aplicației specifice și a cerințelor schimbătorului de căldură.

5. Folosiți materiale de frecare scăzute

Materialele utilizate la construcția unui schimbător de căldură fixe pentru tuburi pot influența, de asemenea, căderea de presiune. Materialele scăzute de frecare pot reduce rezistența la fluxul de fluid și, prin urmare, pot reduce căderea de presiune. De exemplu, suprafețele tubului neted pot reduce frecarea dintre lichid și pereții tubului, rezultând o cădere de presiune mai mică.

În plus, selecția materialului lateral al cochiliei poate afecta și căderea de presiune. Materialele cu un finisaj neted de suprafață pot reduce frecarea dintre fluid și peretele cochiliei, rezultând o cădere de presiune mai mică. Atunci când selectați materialele pentru schimbătorul de căldură, este important să luați în considerare proprietățile lichidului procesate, precum și costul și disponibilitatea materialelor.

Concluzie

Reducerea scăderii presiunii într -un schimbător de căldură fixă pentru tub este esențială pentru îmbunătățirea eficienței și performanței schimbătorului de căldură. Prin optimizarea proiectării tubului, selectând aspectul drept al tubului, minimizarea obstrucțiilor fluxului, optimizarea proiectării laterale a cochiliei și folosind materiale de frecare scăzute, este posibilă reducerea semnificativă a scăderii de presiune și îmbunătățirea performanței generale a schimbătorului de căldură.

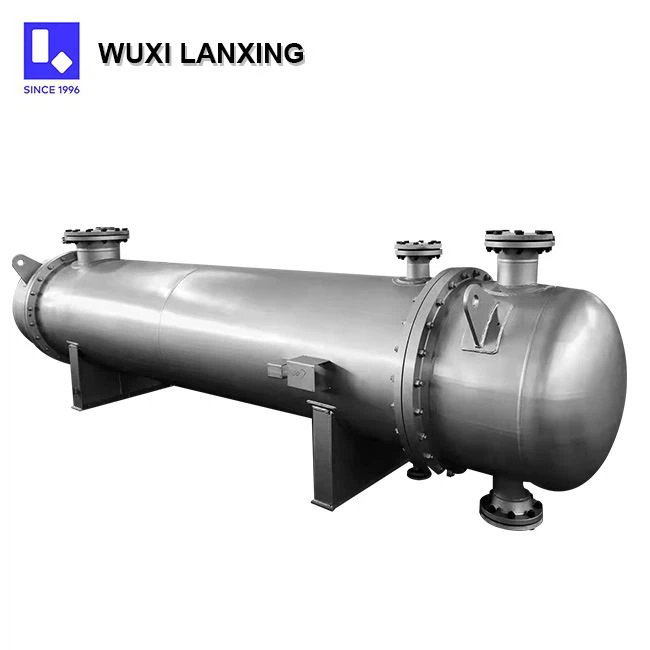

În calitate de furnizor de schimbătoare de căldură cu foi de tuburi fixe, avem o experiență vastă în proiectarea și fabricarea de schimbătoare de căldură de înaltă calitate care îndeplinesc cerințele specifice ale clienților noștri. NoastreSchimbător de căldură cu foi de tub fixeste conceput cu cele mai noi tehnologii și materiale pentru a asigura performanțe și eficiență optime. Oferim, de asemenea, o gamă deSchimbător de căldură pentru coajă și tub pentru gazşiSchimbător de căldură de tip coajă și tubproduse pentru a răspunde nevoilor diverse ale clienților noștri.

Dacă sunteți interesat să aflați mai multe despre produsele noastre sau aveți întrebări cu privire la reducerea scăderii de presiune într -un schimbător de căldură fixe pentru tuburi, vă rugăm să nu ezitați să ne contactați. Suntem întotdeauna fericiți să vă ajutăm cu nevoile schimbătorului de căldură și așteptăm cu nerăbdare oportunitatea de a discuta despre achiziții potențiale și colaborare cu dvs.

Referințe

• Incropera, FP, & DeWitt, DP (2002). Fundamentele transferului de căldură și masă. Wiley.
• Shah, RK, & Sekulic, DP (2003). Fundamentele proiectării schimbătorului de căldură. Wiley.
• Kakac, S., & Liu, H. (2002). Schimbătoare de căldură: selecție, evaluare și design termic. CRC PRESS.
